Все продукты
Лента 0.25mm x 100mm меди бериллия Cube2 C17200
| Место происхождения | Китай |
|---|---|
| Фирменное наименование | CUBERYLLIUM |
| Сертификация | ISO,SGS |
| Номер модели | C17200/CuBe2 |
| Количество мин заказа | 50 |
| Цена | 30USD |
| Упаковывая детали | в катушке упакованной в деревянный случай |
| Время доставки | 10~15days |
| Условия оплаты | L/C, T/T, западное соединение |
| Поставка способности | 200T/Month |
Свяжитесь я бесплатно образцы и талоны.
whatsapp:0086 18588475571
Вичат: 0086 18588475571
Skype: sales10@aixton.com
Если вы имеете любую заботу, то мы предусматриваем 24-часовую интерактивную справку.
xПодробная информация о продукте
| Имя | Лента бериллия медная | Максимальный вес катушки. | 2T |
|---|---|---|---|
| Thinest толстое. | 0.02mm | Стандарт | ASTM B194 |
| Термическая обработка вызревания | Возраст 3 часа на 600°F (315 c). | Безопасная регуляция | Отсутствие особенного риска для здоровья. |
| Подвергая механической обработке свойство | Хороший | Поверхность | Яркий/отполированный |
| Плоскостность | Хороший | Твердость | HV 180~220 |
| Прочность на растяжение | 580-690 Mpa | Произведите возмещенную прочность 0,2% | 510-660 |
| Проценты удлиненности | 12~30 | Электрическая проводимость | 15~19% IACS |
| Максимальная ширина | 305mm | Государство | 1/2Hard TD02 |
| Выделить | Лента меди бериллия Cube2 C17200,Лента 0.25mm меди бериллия C17200,катушка бериллия медная |
||
Характер продукции
Лента UNS.C17200/Cube2 0.25mm толстое x 100mm бериллия медная широкое для электрической индустрии
Описание продукта нормальное:
Название продукта: Лента бериллия медная
Техническая характеристика изделия: C17200/Cube2 0.25mmx100mm
Государство: 1/2 трудное (TD02)
Марка товара: ® CUBERYLLIUM
Поверхность продукта: Яркий
Срок поставки: Обычно в течение 10-15 дней
Пакет: в катушке упакованной в деревянный случай
Введение сплава меди UNS.C17200 бериллия:
«Король» всех высокопрочных медных сплавов, C17200 (AMS 4590/AMS 4530) не - магнитный сплав предлагает лучше всего миры когда это прибывает в проектировать требования. Прочность, проводимость, дуктильность, коррозионная устойчивость, machineability, и форм-способност-весь соперник большинств все другие сплавы, медные или в противном случае.
Медные сплавы бериллия, которые получают их прочность от жары высыпания обрабатывая, использованы в воздушно-космическом пространстве, масле & газе, морском пехотинце, электронике, представлении участвуя в гонке, и пластиковой прессформе оборудуя - так же, как любой рынок где неукоснительное представление необходимо.
Применения медного сплава бериллия C17200 включают подшипники и втулки больших самолетов, вниз с компонентов отверстия сверля, компонентов клапана, датчиков варочного мешка, пожаротушения, сварочного оборудования, соединителей компьютера, защищать, весен, шестерней, пластикового оборудовать прессформы и электрических реле переключателя.
Химический состав:
| Бренд ® CUBERYLLIUM | UNS-номер | Бериллий | Кобальт + никель |
+Cobalt + никель + утюг |
Руководство | Медь |
| Cuberyllium-C172 | C17200 | 1.80-2.00 | 0,20 минуты | 0,6 максимальное | 0,02 максимальное | Баланс |
Примечание: Медный добавочный равный добавлениям 99,5% MIN.
Типичные физические свойства CUBERYLLIUM 172:
Плотность (g/cm3): 8,36
Плотность перед закалкой выдерживанием (g/cm3): 8,25
Модуль пластичности (kg/mm2 (103)): 13,40
Коэффициент теплового расширения (°C 20 к 200 °C m/m/°C): 17 x 10-6
Термальная проводимость (cal/(см-s-°C)): 0,25
Плавя ряд (°C): 870-980
Общий закал мы поставляем для ленты C17200 бериллия медной:
| Обозначение Cuberyllium | ASTM | Механический и электрическое свойство медной прокладки бериллия | ||||||
| Обозначение | Описание | Прочность на растяжение (Mpa) |
Произведите возмещенную прочность 0,2% | Проценты удлиненности | ТВЕРДОСТЬ (HV) |
ТВЕРДОСТЬ Rockwell Масштаб b или c |
Электрическая проводимость (% IACS) |
|
| TB00 | Обожженное решение | 410~530 | 190~380 | 35~60 | <130> | 45~78HRB | 15~19 | |
| 1/2 h | TD02 | Половина крепко | 580~690 | 510~660 | 12~30 | 180~220 | 88~96HRB | 15~19 |
| H | TD04 | Крепко | 680~830 | 620~800 | 2~18 | 220~240 | 96~102HRB | 15~19 |
| HM | TM04 | Затвердетая мельница |
930~1040 | 750~940 | 9~20 | 270~325 | 28~35HRC | 17~28 |
| SHM | TM05 | 1030~1110 | 860~970 | 9~18 | 295~350 | 31~37HRC | 17~28 | |
| XHM | TM06 | 1060~1210 | 930~1180 | 4~15 | 300~360 | 32~38HRC | 17~28 | |
Ключевая технология меди бериллия (термическая обработка)
Термическая обработка самый важный процесс для этой системы сплава. Пока все медные сплавы hardenable холодной деятельностью, медь бериллия уникальна в быть hardenable простой обработкой низкой температуры термальной. Она включает 2 основных шага. Первое вызвано отжигом решения и вторым, высыпанием или закалкой выдерживанием.
Отжиг решения
Для типичного сплава CuBe1.9 (1,8 до 2%) сплав нагрет между 720°C и 860°C. в этот момент, который содержат бериллий существенно «растворено» в медной матрице (участке альфы). быстро гасить к комнатной температуре эта структура твердого раствора сохранена. Материал на данном этапе очень мягок и дуктильн и может быть охотно холодом работаемым путем рисовать, формирующ завальцовку, или холодную рубрику. Деятельность отжига решения часть процесса на мельнице и типично не использована клиентом. Температура, время на температуре, гасит тариф, размер зерна, и твердость все очень критические параметры и плотно проконтролирована ohmalloy.
Закалка выдерживанием
Закалка выдерживанием значительно увеличивает прочность материала. Эта реакция вообще унесена на температурах между 260°C и 540°C в зависимости от сплава и пожеланных характеристик. Этот цикл причиняет растворенный бериллий осадить как участок бериллия богатый (гамма) в матрице и на границах между зернами. Образование этого преципитата который причиняет большой рост материальной прочности. Уровень механических достиганных свойств определен к температура и время на температуре. Он должен что медь бериллия не имеет никакие характеристики комнатной температуры старея.
Стандартный допуск
| Лист допуска | ||
| (MM) | ||
| Прокладка Толщина |
CuBeryllium® Стандартный допуск |
|
| сверх | включая. | плюс или минус |
| 0,03 | 0,08 | 0,003 |
| 0,08 | 0,1 | 0,004 |
| 0,1 | 0,15 | 0,005 |
| 0,15 | 0,2 | 0,006 |
| 0,2 | 0,25 | 0,007 |
| 0,25 | 0,4 | 0,008 |
| 0,4 | 0,55 | 0,009 |
| 0,55 | 0,7 | 0,01 |
| 0,7 | 0,9 | 0,015 |
| 0,9 | 1,5 | 0,025 |
| Примечание: Допуски применяются прокладка свернутая и мельницей затвердетая. | ||

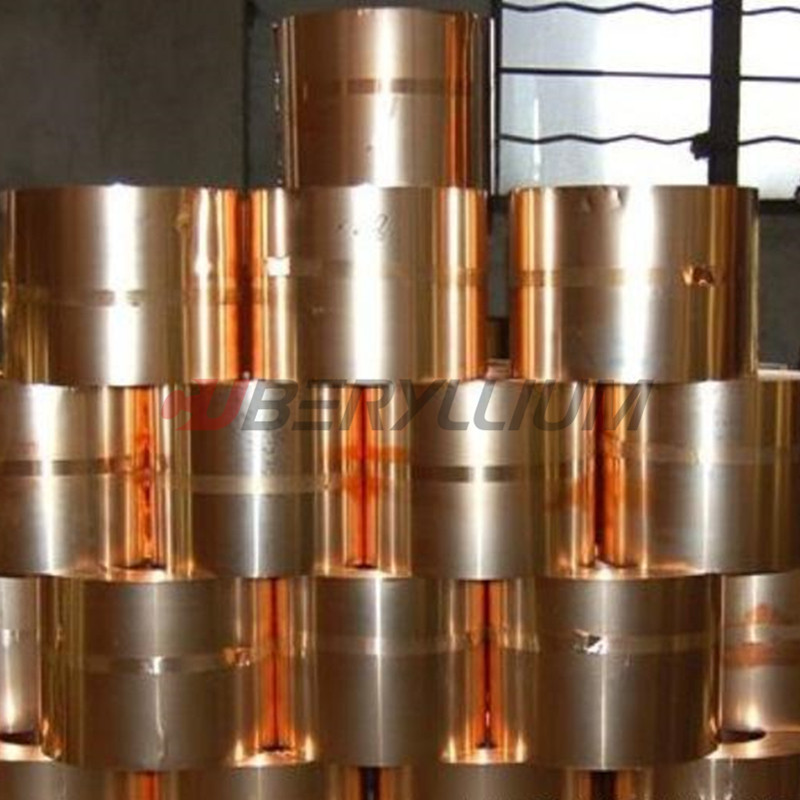

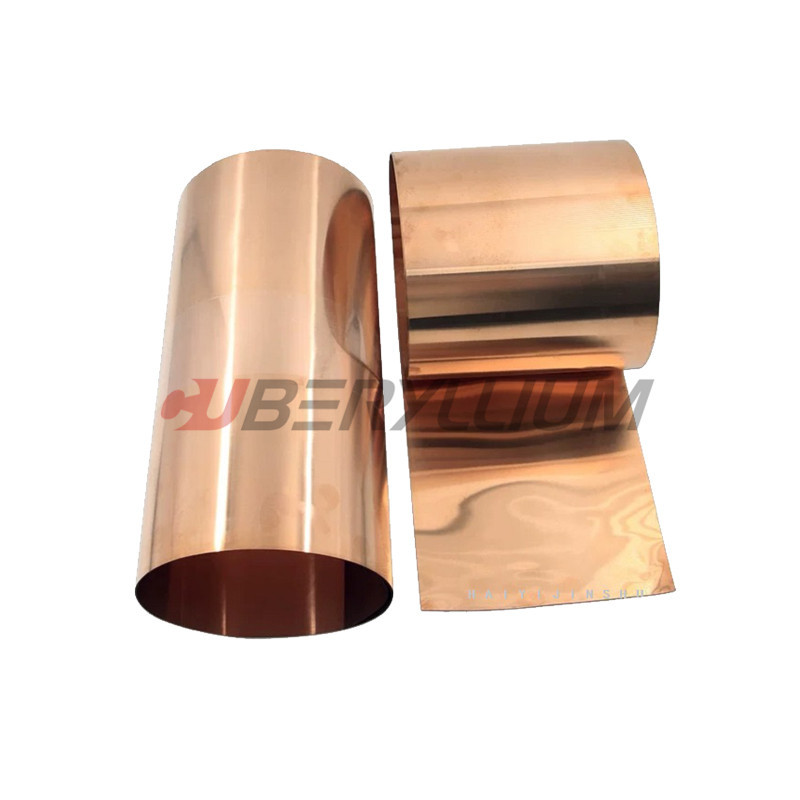

Фото продукта:
вопросы и ответы:
Q1: Смогли вы произвести прокладку меди бериллия процессом затвердетым мельницей.
A1: Да, мы смогли произвести до полудня (TM00), 1/2HM (TM01) .HM (TM04) XHM (TM06) XHMS (TM08). , мы единственная фабрика смогли сделать твердеем прокладку в Китае.
Q2: Что преимущества медь бериллия CUBERYLLIUM®.
A2: 1: Самый большой вес катушки смог быть достигаемостью 1200kg/Coil
2: Мы единственный человек который плавящ печью вакуума полунепрерывной.
3: Поверхность дальше полируя для верхних клиентов.
Q3: Почему вы плавя печью вакуума полунепрерывной.
A3: Смогл быть получить брошенный слиток без газа, более небольшой сегрегации, уточнения зерна
Q4: Что условия оплаты?
A4: Мы принимаем T/T, L/C, PayPal etc. его можно обсудить когда количество другое.
Порекомендованные продукты
